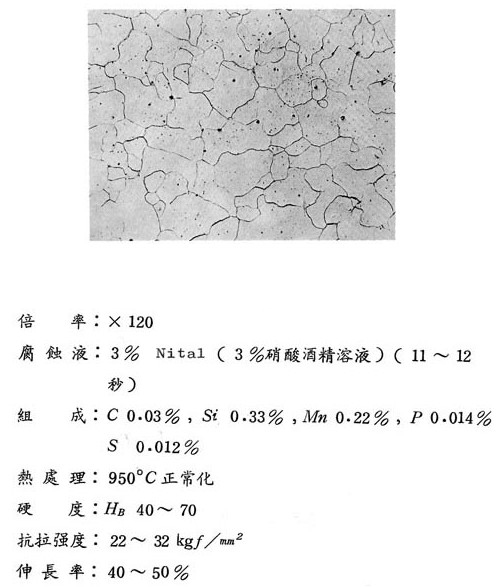

金相顯微鏡120X倍-純鐵含碳量0.03%的鐵素體金相結(jié)構(gòu)圖

α鐵或純鐵在金相學(xué)上稱為鐵素體,鐵素鋼的含量是0.01—2.0%，
但是鐵素體的碳素固溶含量非常少（常溫約為0.008%）使用上海光學(xué)儀器一廠高精度金相顯微鏡檢視此標(biāo)準(zhǔn)金相制樣制片則可見碳素溶入鐵素體中而成的鐵素體結(jié)晶及其境界

以上標(biāo)準(zhǔn)試樣是含碳量0.03%的鐵素體組織，一個(gè)一個(gè)的結(jié)晶是鐵素體，其周圍的黑線
是結(jié)晶力度的境界

在粒接界處容易集結(jié)不純物又容易受到腐蝕故成為黑線

鐵素體的結(jié)晶力度對(duì)板物等的冷間加工性或沖壓成型等有很大的影像

由于鐵素體的含碳量低故即時(shí)高溫加熱后淬火也無法硬化，

但實(shí)施冷間加工則可少許的硬化 再予退火則可以軟化，此時(shí)引起再結(jié)晶
（加工度8-10%退火溫度600-900℃時(shí)顯著）亦有結(jié)晶粒異常成長的案例
