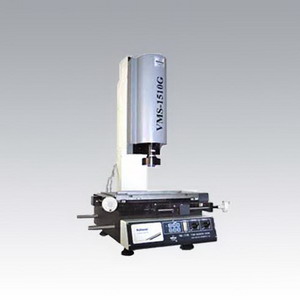

標準型VMS-1510G影像測量儀
■產品用途
該儀器適用于以二坐標測量為目的的一切應用領域,在機械、電子、儀表、塑膠等行業被廣泛使用。
■產品特點
儀器具體多種數劇處理、顯示、輸入、、輸出功能，特別是工件擺正功能非常實用；儀器備有RS-232接口，與電腦連接后，采用專門測量軟件M2D可對測繪圖形進行處理及輸出。用戶可根據各自的需要選配打印機和不同的測量與瞄準系統。
■技術規格
1.工作臺
金屬尺寸：354*228mm
玻璃臺尺寸：210*160mm
運動行程：150*100mm
2.儀器重量：100kg
3.外型尺寸（長*寬*高）：540*560*850mm
4.Z軸升降行程：150mm; 工作距離：108mm
X、Y、Z數顯解析度：0.5µm; X、Y坐標示值誤差：≤(3+L/75)μm(L為被測長度單位:mm)
5.影像系統
攝象機： 彩色1/3“CCD攝象機
視頻總倍率： 33X~195X
物方視場： 8.1~1.3mm
雙焦物鏡倍率：0.7~4.5X
表面光源與透射光源均用LED，亮度可調
6.電源:180V（AC）~260V（AC）50Hz, 功率: 50W
7.儀器標準配備及選購件(0.5X附加鏡,2X附加鏡,特殊配備0.5X鏡筒)
|
儀器配件 |
1X鏡筒(標準配備) |
0.5鏡筒(選購) |
工作距離 |
|
雙焦鏡 |
0.7X~4.5X |
0.7X~4.5X |
|
附加鏡 |
視頻倍率 |
物方視場(mm) |
視頻倍率 |
物方視場(mm) |
|
0.5X(選) |
16.5X~97.5X |
16.2~2.6 |
8.3X~48.5X |
32.4~5.2 |
189 |
|
標準配備 |
33X~195X |
8.1~1.3 |
16.5X~97.5X |
16.2~2.6 |
108 |
|
2X(選) |
66X~390X |
4~0.7 |
33X~195X |
8.1~1.3 |
38 |
|
